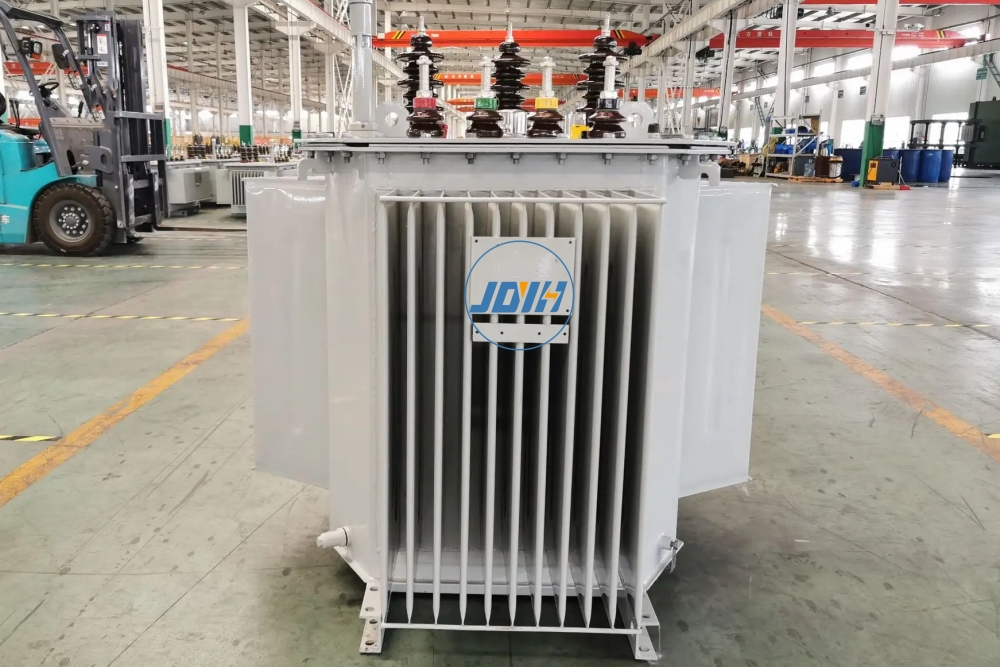

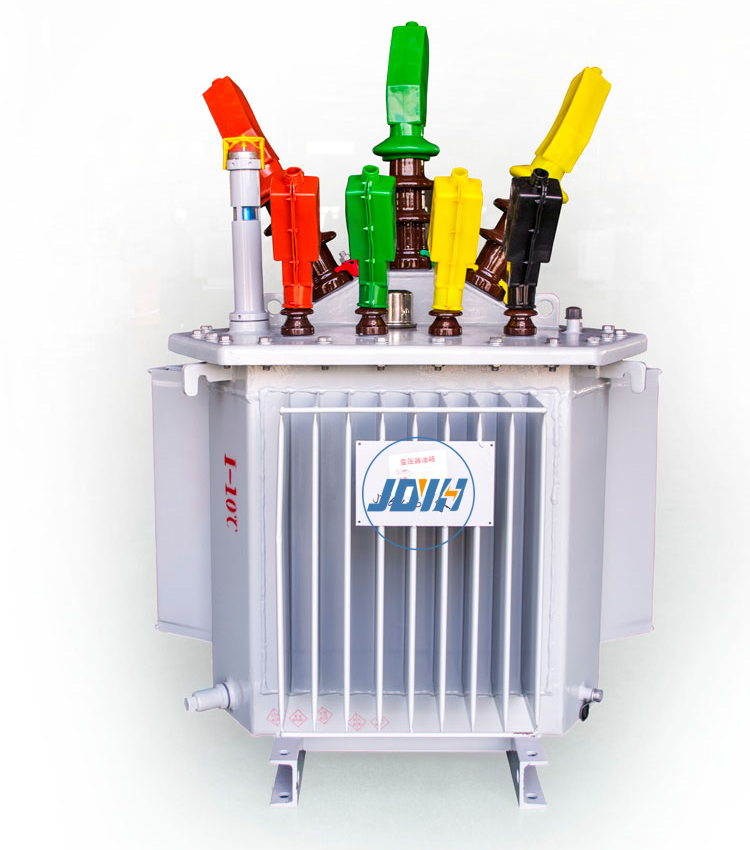

立体卷铁芯电力变压器

立体卷铁心变压器突破了传统的平面式结构，采用三相对称立体式结构。且由于其磁路中无空气隙，卷绕更紧密，硅钢带的导磁方向完全一致，三个心柱呈等边三角形立体排列，三个磁路长度一致，且都最短，加工套裁无费料等特点；因此是一种使用传统材料，但运行噪音更低，结构更为紧凑的高效节能型变压器。其在降低损耗，节约材料上的出色表现，完全符合我国的节能方针，广泛应用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。

产品特点：型立体卷铁芯配电变压器是一种新型高节能产品。与传统变压器相比具有以下特点：

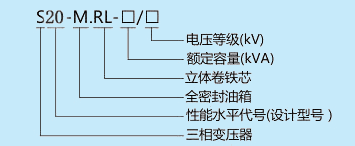

运行噪音低：按 JB/T10088-1999 噪声标准，S20-M.RL 及 S13-M.RL 系列噪声均降低约 7-9dB。

三相平衡：立体三角形卷铁心是由三个相同的单框拼合而成，三个心柱呈等边三角形排列，三个心柱磁 路长度相等，磁路完全对称，因而三相平衡。

抗短路能力增强：框件和垫块分布在器身周围，中央用铁压板压紧垫块，三相受力均匀对称。线圈被压的面积 比平面形布置时增加 15.7％。夹件为立体三角形框架结构，焊接成一体，由于立体三角形的稳定性， 所以整体强度大，使三相受力一致。
